鉄道関連製品

鉄道車両向け電源装置や空調制御装置の設計、製造を行っております。
システム設計、基板設計、構造設計から製造、試験までの一貫した対応をしています。
また車両用マイコン基板や各種ユニットおよび試験器などもユーザー様の仕様に合った製品を製作しております。

空調制御装置
小容量インバータ装置
各種車両点検用試験装置

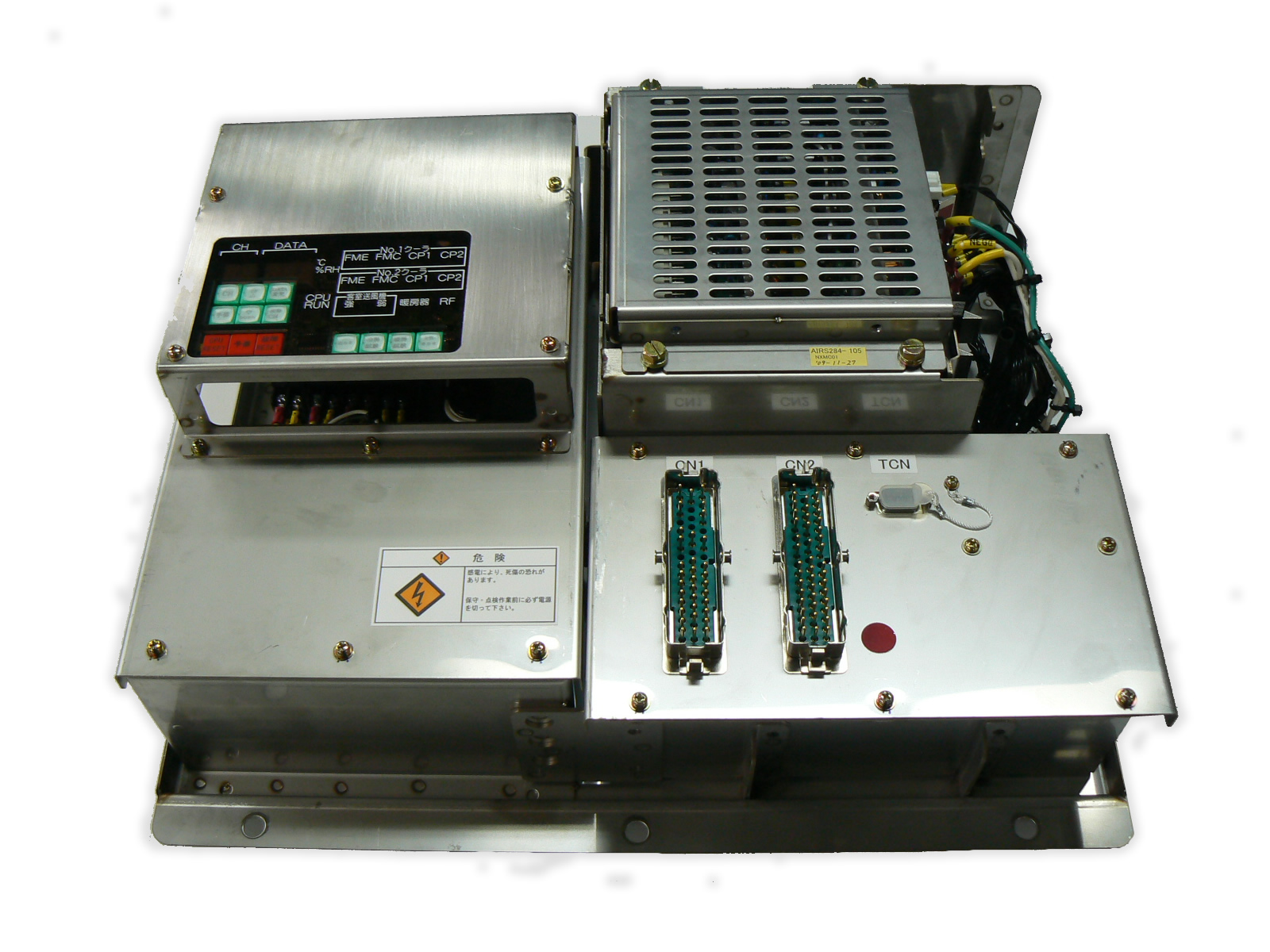

車両用空調制御盤

image車両の空調装置をマイコンにより冷暖房制御している制御盤です。
入力:DC100V、AC200V
32bitマイコン
温度センサ入力:5点
湿度センサ入力:1点
DI:36点(SSR)
DO:32点(フォトMOS)
モニタ装置とのRS485による伝送
空調装置2台制御、送風機制御、ヒータ制御
450×410×185(mm)、14kg

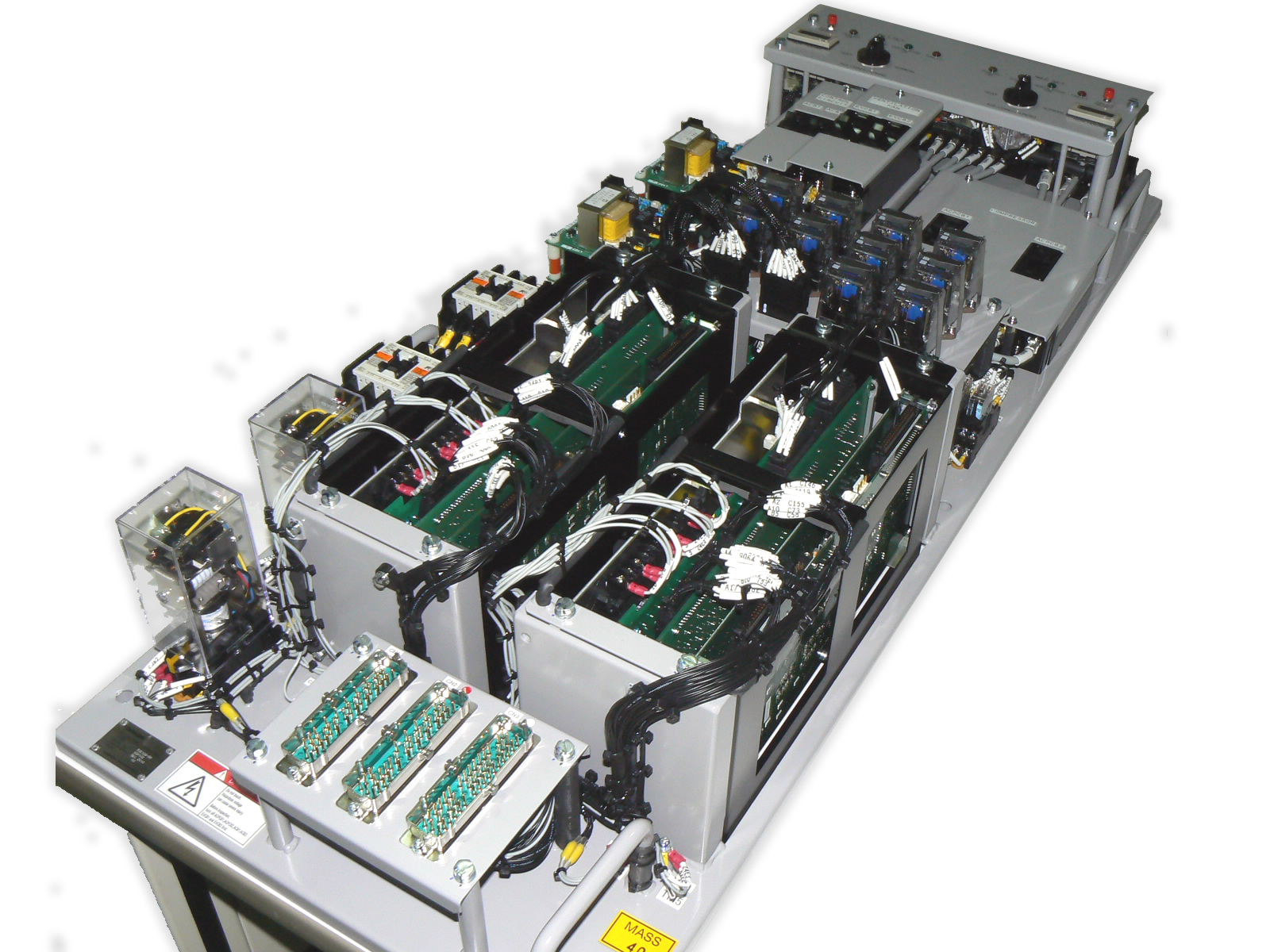

車両用空調制御盤

image 車両の空調装置をマイコンにより冷暖房制御している 制御盤です。
入力:DC110V、AC400V
32bitマイコン×2台
温度センサ入力:3点
DI:32点(リレー)
DO:32点(リレー)
モニタ装置とのRS485による伝送
空調装置2台制御、ダンパー開閉制御
1150×440×215(mm)、40kg

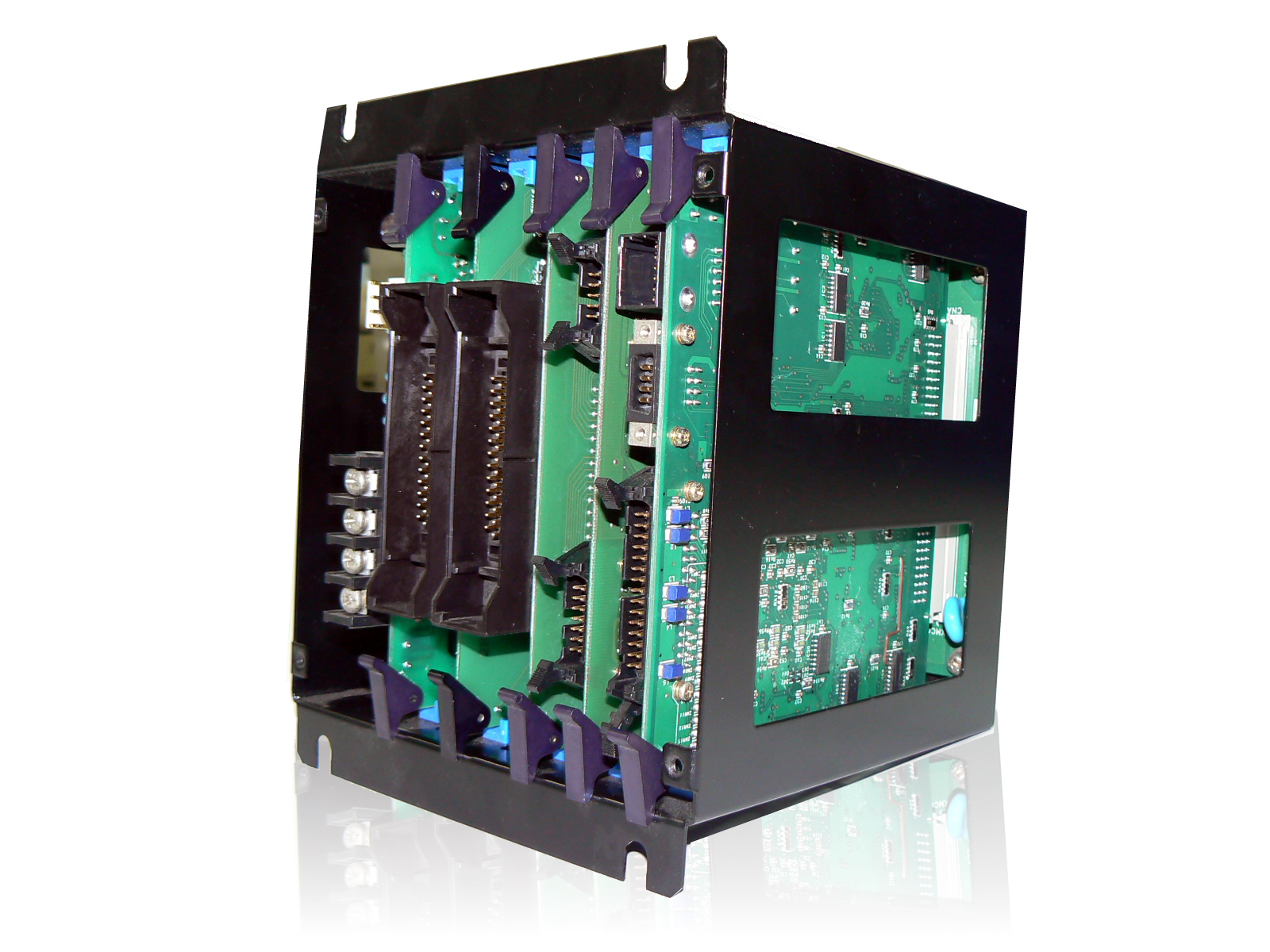

車両空調用マイコンユニット

image image image

空調制御装置に搭載されている32bitマイコンで、制御電源を内蔵しており別電源不要で入出力I/F一式も備えています。
入力:DC100V、AC200V等
32bitCPU
サーミスタ入力:8ch、電圧入力:6ch
DI(SSR):32ch
DO(フォトMOS):32ch カレントループ:2ch、
RS485:1ch 160×160×150(mm)

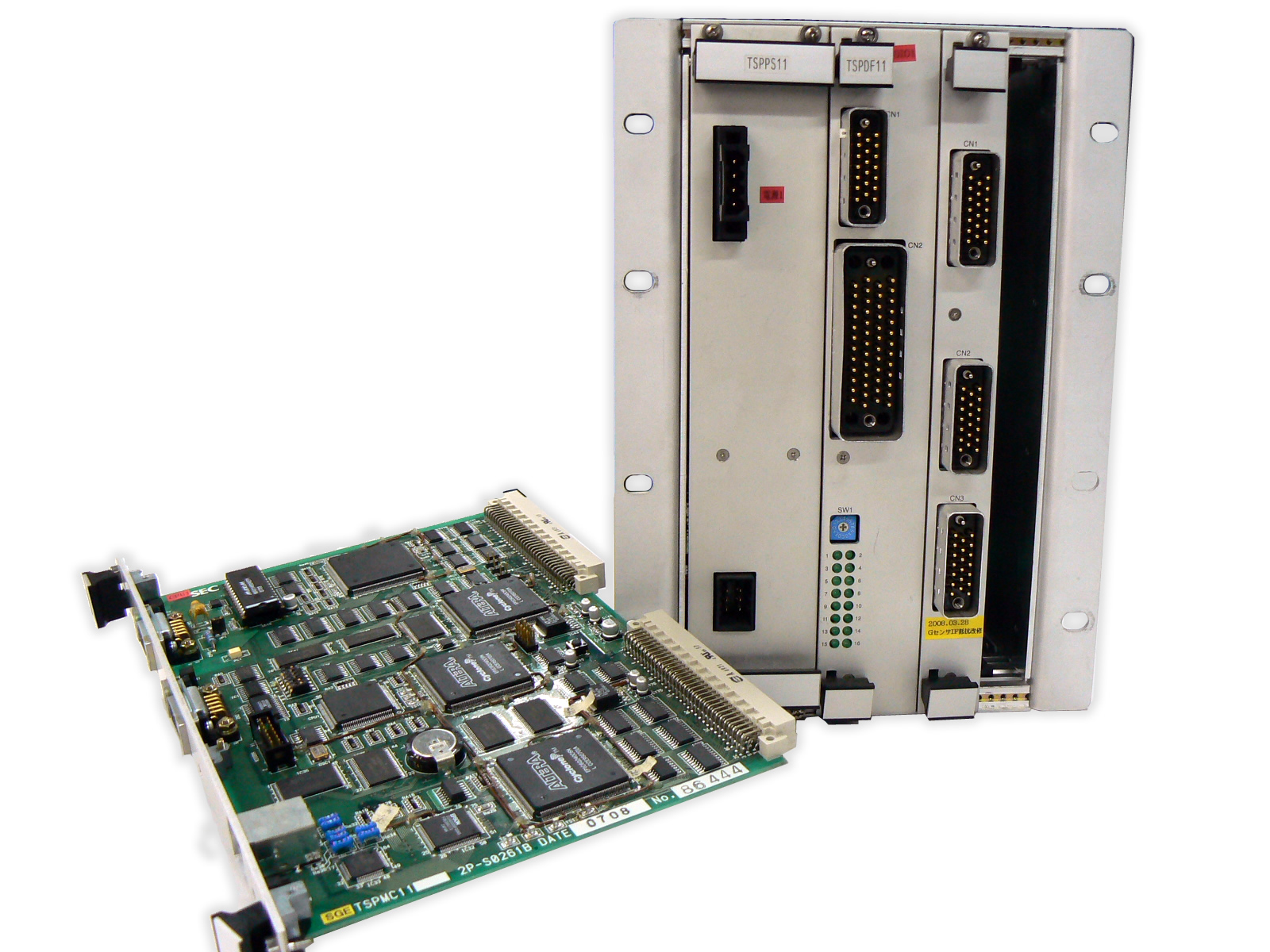

車両制御用マイコンユニット

image車両制御用の32bitマイコンで、6U規格の外形です。
入力:DC100V
32bitCPU
±15Vアナログ入力:16ch
DC24Vデジタル入力:14ch
DC100Vデジタル入力:2ch
フォトMOS出力:8ch オープンコレクタ出力:24ch
RS485:1ch、イーサネット:1ch 142×265×200(mm)

車両用IGBTゲート基板

imageインバータ回路に使用するスイッチングパワーデバイスIGBTの 駆動回路基板です。
基板内に電源を内蔵しているため別電源が不要となります。
入力:DC330V
ゲート回路:6回路 270×250(mm)

IGBT単相インバータ装置

image 特急車に搭載される換気扇用のインバータ装置です。
入力:DC100V
出力:AC100V−60Hz−単相、1.3kVA
350×650×700(mm)、86kg

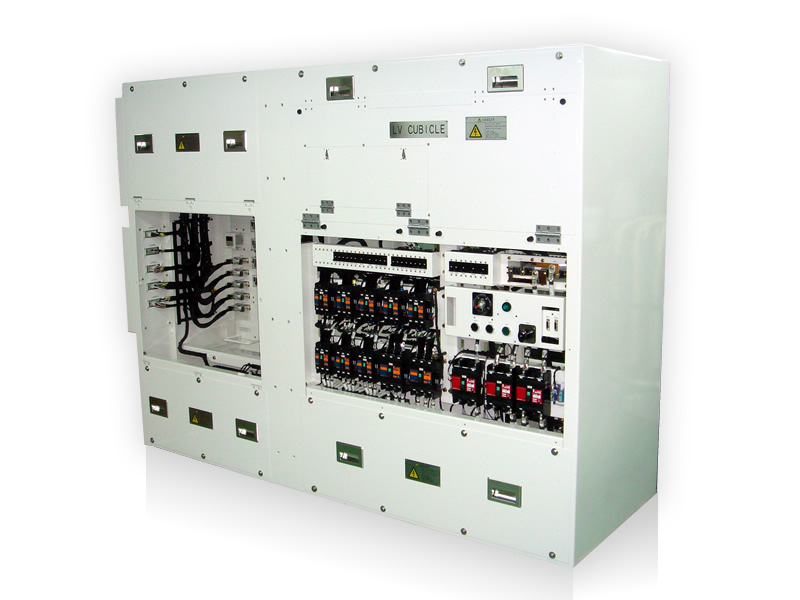

低圧キュービクル装置

image 機関車に搭載される補助回路を組み込んだ装置です。
電源:AC380V−3相、DC110V
2300×790×1750(mm)、760kg

IGBT−SIV装置

image 新交通システムに搭載される補助電源装置です。
入力:DC750V
出力:AC400V−60Hz−3相、65kVA
AC120V−60Hz−単相、9.3kVA
DC100V−9.5kW
2360×700×850(mm)、740kg
